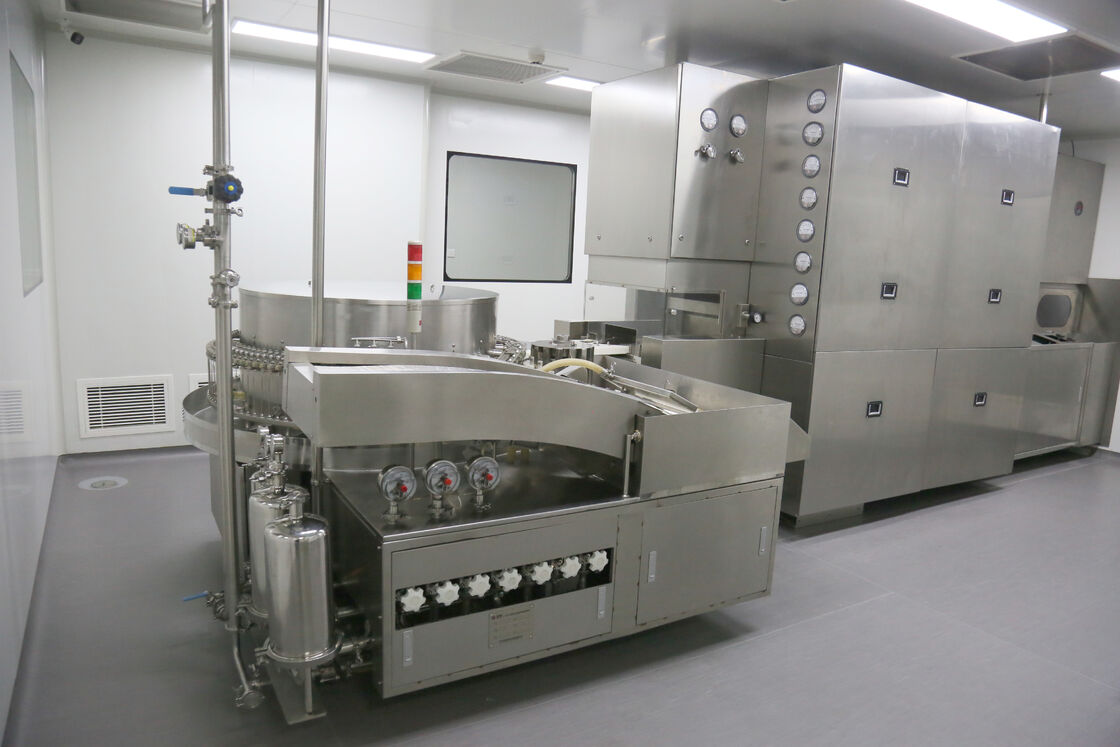

Machine de remplissage d'ampoule de lavage à ultrasons avec système de remplissage et de scellage à transfert automatique

Cette machine de remplissage d'ampoules à ultrasons combine le nettoyage par ultrasons, le transfert automatique, le remplissage de liquide et le scellage à la flamme en un seul système. Le lavage par ultrasons est l'étape décisive pour le verre injectable car il élimine les particules submicroniques que le lavage par jet seul ne peut déloger de la paroi interne. Le système de transfert automatique déplace les ampoules entre les postes sans contact humain, préservant ainsi le résultat du nettoyage jusqu'au scellage.

La contamination particulaire est la principale cause des rappels de produits injectables dans le monde. Le lavage standard par jet d'eau élimine les débris grossiers mais laisse des particules fines et des résidus secs adhérant à la paroi en verre par des forces électrostatiques. Lorsque ces particules pénètrent dans la solution stérile, elles peuvent déclencher des échecs de matière étrangère visibles lors de l'étape d'inspection à 100 %, et la part de lots rejetés peut atteindre 3 à 5 % pour les produits sensibles.

Le lavage par jet repose sur l'énergie d'impact de l'eau, qui diminue fortement avec la taille des particules : la force d'adhérence d'une particule de 1 µm est dominée par les forces de van der Waals que les jets d'eau ne peuvent surmonter. Les films de détergent résiduels et la poussière de verre du processus de formage se lient également chimiquement à la paroi. Sans mécanisme de cavitation, ces contaminants restent jusqu'à ce que l'ampoule soit remplie.

Cette machine ajoute une étape de lavage par ultrasons où des transducteurs de 28 kHz génèrent des bulles de cavitation qui implosent à la surface du verre, libérant des particules jusqu'à 0,5 µm de la paroi. Un processus en trois étapes - bain à ultrasons, rinçage par jet d'eau à haute pression et séchage à l'air comprimé filtré - garantit la propreté interne vérifiée par le test d'opacification par la lumière. Les roues étoilées de transfert automatique transportent ensuite les ampoules directement à la station de remplissage, de sorte que les surfaces nettoyées ne sont plus jamais touchées.

• Lavage par ultrasons 28 kHz : la cavitation élimine les particules jusqu'à 0,5 µm que les jets ne peuvent déloger
• Nettoyage en trois étapes : bain à ultrasons, rinçage par jet de 0,2 MPa, séchage à l'air
• Chaîne de transfert automatique : le transfert par roue étoilée empêche la recontamination entre les postes
• Rinçage compatible WFI : rinçage final utilise de l'eau WFI ou de l'eau filtrée à 0,22 µm sur demande
• Support de vérification des particules : ports d'échantillonnage pour les tests d'opacification par la lumière et de particules microscopiques
• Remplissage servo avec une précision de ±0,5 % : les pistons en céramique protègent la surface interne nettoyée du contact métallique

Cette machine est le bon choix pour les produits avec des limites de particules strictes, y compris les antibiotiques, les injections cardiovasculaires et les produits de contraste où le rejet de particules visibles est un facteur de coût majeur. Elle est également spécifiée par les usines qui ont échoué à des audits de matières étrangères et ont besoin d'une amélioration documentée du nettoyage. L'étape ultrasonore est particulièrement précieuse pour les ampoules stériles lyophilisées qui subissent une lyophilisation, où les particules résiduelles deviennent très visibles après reconstitution.

Les installations traitant des ampoules en verre recyclées ou de tiers en bénéficient le plus, car le verre réutilisé présente plus de contamination de surface que le verre tubulaire neuf.

Confirmez d'abord votre exigence de contrôle des particules : si votre produit passe facilement avec un lavage par jet, l'option ultrasonore peut représenter un coût inutile ; si vous constatez un rejet de matières étrangères de 1 à 3 %, le lavage par ultrasons est généralement rentabilisé en un an de production. Deuxièmement, spécifiez la qualité de votre eau de rinçage, car le rinçage WFI nécessite une consommation d'eau plus élevée d'environ 1,5 m³/h. Troisièmement, vérifiez l'approvisionnement en ampoules : le verre très sale ou ancien peut nécessiter une étape de pré-lavage avant le bain à ultrasons, que nous pouvons ajouter en option. Enfin, demandez les données de test de particules du FAT du fournisseur pour vérifier les performances de nettoyage avec vos ampoules.

Q : Dans quelle mesure le lavage par ultrasons est-il meilleur que le lavage par jet en pratique ?

Dans des tests standard avec des ampoules intentionnellement contaminées, le lavage par ultrasons réduit les particules résiduelles supérieures à 10 µm de plus de 90 % par rapport au lavage par jet seul. Les lectures d'opacification par la lumière passent généralement de plusieurs centaines à moins de 20 particules par ml.

Q : L'énergie ultrasonore endommage-t-elle les ampoules fines de 1 ml ?

Non. Les transducteurs fonctionnent à 28 kHz avec une puissance contrôlée, et les ampoules sont maintenues dans des poches rembourrées. Nous avons utilisé des ampoules de 1 ml à pleine puissance pendant des années sans endommager le verre ; l'énergie de cavitation est dirigée vers le liquide, et non vers la structure du verre.

Q : L'étape ultrasonore peut-elle être modernisée sur une ligne d'ampoules existante ?

Oui, le module de lavage est disponible en tant qu'unité autonome avec sa propre interface de transfert. Nous fournissons des kits de modernisation pour la plupart des machines de remplissage d'ampoules courantes, y compris la documentation pour la re-validation.

Q : Quel entretien le système ultrasonore nécessite-t-il ?

Le réseau de transducteurs doit être inspecté toutes les 2 000 heures de fonctionnement, et l'eau du bain est changée selon votre programme de qualité de l'eau. Les consommables normaux se limitent aux joints des transducteurs et aux filtres à eau.

Chaque machine est testée avec de l'eau et des ampoules factices pendant 72 heures avant l'emballage, et un rapport d'étalonnage scellé est expédié avec l'unité. La machine est enveloppée dans un film antirouille et sécurisée dans un caisson en bois de qualité export avec des inserts en mousse, adapté au transport maritime ou aérien. Nous fournissons la documentation CE, GMP et ISO 9001, une garantie de 12 mois sur les pièces et une assistance technique à distance à vie. L'installation sur site, la formation des opérateurs et l'assistance à la validation IQ/OQ/PQ sont disponibles sur demande.
